O objetivo deste trabalho é aplicar o balanceamento em árvores binárias de pesquisa, com base no critério de árvores AVL.
A ideia é criar árvores através da inserção de nodos (método insere), como no exemplo a seguir.
Antes e depois do processo de balanceamento, devem ser chamados o método de caminhamento central.
Para desenvolver seu trabalho, utilize este código-base.
using namespace std;
#include "ABP.h"
int main() {
ABP B;
B.insere(10);
B.insere(6);
B.insere(12);
B.insere(11);
for(int i=15;i<25;i++)
B.insere(i);
B.GeraDOT();
B.AplicaBalancemento();
B.GeraDOT();
return 0;
}
Exibição das Árvores
Além de testar a árvore com o caminhamneto central, o programa deve chamar o método GeraDOT que gera o arquivo no formato DOT, do GraphViz. Este arquivo permite a exibição das árvores através de ferramentas como:Veja a seguir exemplos de exibições geradas a partir destas ferramentas.
| Código |
Imagem |

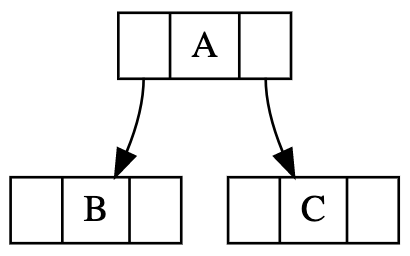

| digraph g { node [shape = record,height=.1]; nodeA[label = "<esq> | A | <dir> "]; nodeB[label = "<esq> | B | <dir> "]; nodeC[label = "<esq> | C | <dir> "]; "nodeA":esq -> "nodeB"; "nodeA":dir -> "nodeC"; } |
 |

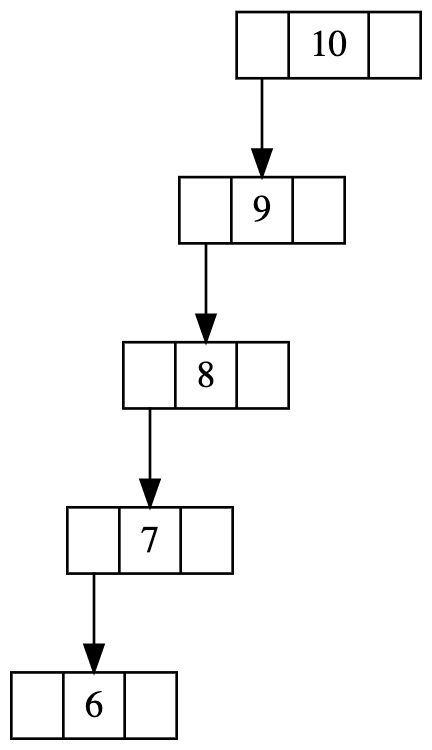

| digraph g { node [shape = record,height=.1]; node6[label = "<esq> | 6 | <dir> "] node7[label = "<esq> | 7 | <dir> "] node8[label = "<esq> | 8 | <dir> "] node9[label = "<esq> | 9 | <dir> "] node10[label = "<esq> | 10 | <dir> "] "node7":esq -> "node6" "node8":esq -> "node7" "node9":esq -> "node8" "node10":esq -> "node9" } |
 |
Data de Entrega
O trabalho, que poderá ser desenvolvido em duplas, deverá ser entregue no dia 27/11/2020, durante o horário da aula.
Material Adicional Sobre o GraphViz
O formato DOT é originário da ferramenta GraphViz.Documentação sobre o Graphviz : https://graphviz.readthedocs.io/en/stable/manual.html#custom-dot-statements
JavaScript library for drawing Graphviz graphs to a web browser canvas: https://code.google.com/archive/p/canviz/
