Realidade Virtual
Trabalho Prático
2011/2
Objetivo deste trabalho é desenvolver uma aplicação de realidade aumentada
em que o cenário real é captado por uma câmera real e sobre estas imagens são acrescentados objetos virtuais.
O trabalho está dividido em duas partes. Na primeira, sobre o ambiente
real são exibidas imagens de objetos virtuais. Na segunda, os objetos
reais devem rastreados e interagir com os objetos virtuais.
Parte I
Entrega: 22/10/2012
Valor: 3.5
Nesta primeira etapa o objetivo é exibir objetos virtuais registrados ao cenário real.
O cenário real deve ser composto por objetos de formas simples(cubos, pirâmides, esferas, cilindros) que
caibam em cima de uma mesa quadrada de, no máximo, 0.5m de lado. O
cenário deve ter, pelo menos 4 objetos.
As imagens do cenário real devem ser gerado por uma webcam.
Para cada objeto real, o programa deverá exibir um objeto virtual de mesma forma, ao qual chamaremos de "fantasma".
Posicionamento da Câmera Virtual
O cenário real deve ser filmado por uma webcam,
que além de gerar a imagem deste cenário, deverá prover informações que
permitam gerar a posição da câmera virtual a ser usada para exibir os
objetos virtuais.
A posição da câmera real pode ser obtida de duas formas:
Cópias locais do Artoolkit podem ser obtidas nestes links:
Caso haja a intenção de usar
uma ferramenta diferente, o professor deve ser consultado.
O ângulo de visão da webcam deve ser calculado com base na imagem de um quadriculado, de dimensões conhecidas, posicionado perpendicularmente à câmera.
Após a
obtenção da posição da câmera real, um novo programa deve entrar em
execução a fim exibir o cenário virtual sobreposto ao real.
Captura das Imagens da Webcam
Para capturar imagens da webcam, sugere-se utilizar a bibblioteca CameraClass.
Esta biblioteca utiliza duas outras bibliotecas, uma para capturar a
imagem da webcam e outra para permitir o processamento de cada frame
obtido.
Para capturar a imagem da webcam é utilizada a biblioteca IM, desenvolvida no TecGraf da PUC-Rio.
Para permitir o acesso aos pixels de
cada frame do vídeo e assim prossibilitar que se processe a imagem é
utilizada a biblioteca ImageClass, desenvolvida no Grupo de Realidade
Virtual da PUCRS.
As imagens também podem ser obtidas de um vídeo pré-gravado com uma webcam. Neste caso, sugere-se utilizar a classe VideoClass.
Para corrigir eventuais distorções radiais nas imagens, sugere-se utilizar o código disponível neste exemplo.
Posicionamento do Objetos Reais
A posição(e orientação) dos objetos reais no cenário devem ser informada
para o programa por meio de um arquivo texto. Este arquivo poderá ser
modificado pelo professor e o programa deve funcionar sem a necessidade de se recompilar o código.
Neste caso, o programa deverá ser reiniciado para que a nova posição de cada objeto virtual seja lida
pelo programa.
Exemplo de aquivo com os fantasmas do cenário:
2 << número de objetos no cenário
CUBO.OBJ << nome do arquivo que contém o objeto
POS 10 15.5 2
ROTX 0
ROTY 90
ROTZ 0
PIRAMIDE.OBJ
POS 0 -5 2
ROTX 90
ROTY 0
ROTZ 0
Veja neste vídeo um exemplo de um cenário real.
Objetos Virtuais
Para completar o
cenário, pelo menos 3 objetos virtuais devem ser exbidos 'passeando'
pelo cenário. Dois destes objetos devem se mover de forma autônoma e
devem passar na frente e atrás dos objetos reais, em relação à câmera
que visualiza o cenário. Um dos objetos deve poder ser controlado pelo
usuário com 6 DOFs.
Os objetos virtuais podem ser desenhados com as primitivas da GLUT ou de OpenGL.
Fantasmas dos Objetos Reais
O programa deverá ser capaz de exibir ou esconder os fantasmas a qualquer momento, por um comando do usuário, sem
a necessidade de recompilar o código.
Para a utilização dos fantasmas dos objetos reais, estes devem ser
desenhados com a função de mascaramento cores do OpenGL.
Os fantasmas dos objetos reais podem ser desenhados com as primitivas da GLUT ou de OpenGL.
Parte II
Entrega: 26/11/2012
Valor: 3.5
Objetivo
Nesta segunda etapa o objetivo é fazer o rastreamento de um
objeto real em movimento e usá-lo para interagir com objetos virtuais.
O programa deverá:
- calcular a posição do objeto real em movimento;
- simular a colisão deste objeto real com objetos virtuais colocados no cenário;
- simular a colisão dos objetos virtuais com objetos fixos do cenário.
Descrição
O programa deve processar uma sequência de quadros de aproximademente 1
minuto. Esta sequência pode tanto ser um vídeo, quanto uma sequência de
imagens captadas de uma câmera e processada em tempo real.
Nesta sequência deve haver um cenário com objetos estáticos e "no meio"
deste cenário deve aparecer um objeto móvel, como por exemplo uma
esfera rolando, um objeto "puxado por uma corda", ou um pequeno carro
de brinquedo em movimento. O objeto deve passar mais de uma vez pelo
cenário, e colidir com objetos virtuais.
O programa deve identificar o objeto móvel em cada frame e substituir
este objeto pois um objeto virtual de tamanho e forma equivalentes, em
3D.
Posição da Câmera Real
A câmera real deve ser posicionada, em relação ao
cenário, de maneira semelhante à posição de uma pessoa que observa
objetos sobre uma mesa, estando afastada da mesa, de maneira semelhante
à figura a seguir.

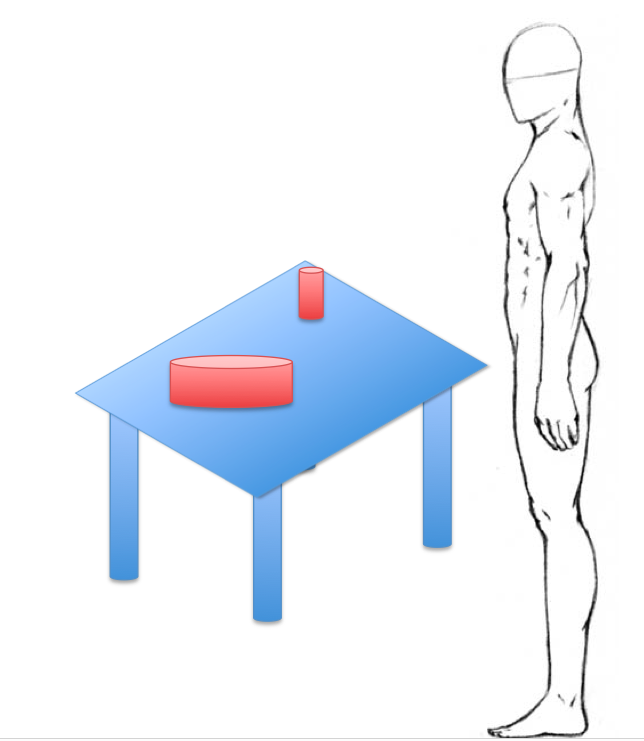

Figura - Posicionamento para a Câmara
Posição da Câmera Virtual
A posição de câmera virtual deve ser a mesma da câmera
real. A posição (e o alvo) da câmera real deve ser obtida usando o
ARToolkit. Após esta obtenção, o uso do ARToolKit não é mais permitido.
Rastreamento da Posição do Objeto Móvel
Para rastrear o objeto móvel sugere-se o uso de algum método de
segmentação por cor. Para tanto, o piso do cenário pode ser
monocromático, assim como o objeto móvel.
Para obter a posição do objeto móvel no cenário, é preciso "desfazer" a
perspectiva obtida pela câmera. Para tanto, o programa deve usar o
código disponível nos fontes Warp.h e Warp.c.
Este código permite que, ao se obter as coordenadas de um ponto em uma
imagem em perspectiva, se possa converter esta coordenada para um
cenário retangular, como na figura a seguir.
Algumas instruções sobre o uso deste deste código podem ser obtidas neste arquivo.

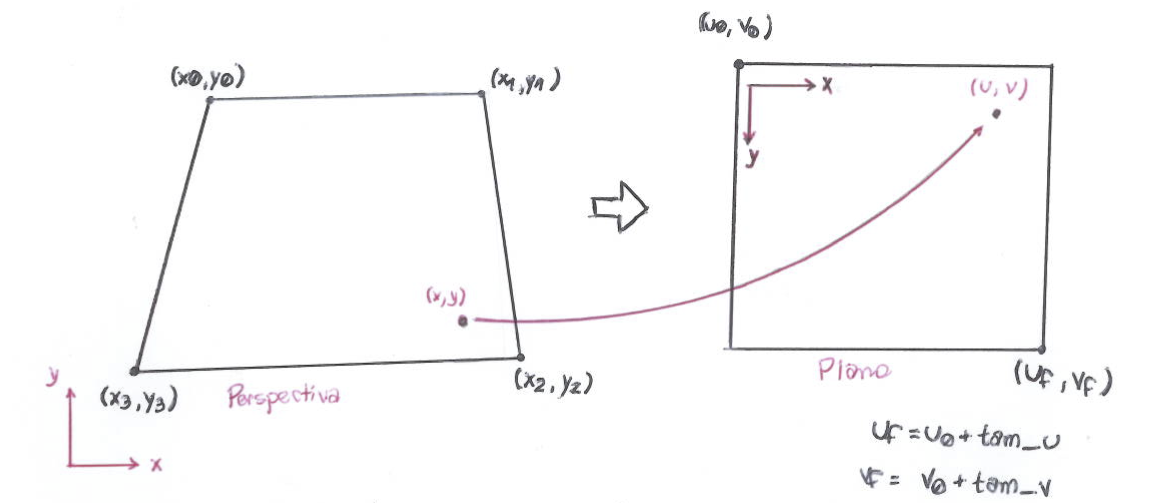

Figura 1 - Mapeamento de Coordenadas
Posição dos Objetos Fixos
Os objetos (reais) fixos devem ser posicionados no cenário e devem
existir equivalentes virtuais, posicionados como na primeira parte do
trabalho.
Objetos Virtuais
O cenário deve conter pelo menos 10 objetos virtuais, inicialmente parados.
À medida em que o movimento do objeto real o fizer colidir com um
objeto virtual, estes objetos virtuais deverão mover-se respondendo à
colisão. Ao se mover, um objeto virtual pode colidir com outros objetos
virtuais e/ou reais. Este outros objetos virtuais deverão seguir
respondendo corretamente a colisã˜.
Tratamento de colisões
Para tratar as colisões de objetos reais com objetos virtuais e de
objetos virtuais com virtuais deve ser utilizada a biblioteca Box2D.
Para cada objeto real(fixo ou móvel) deverá haver um objeto virtual
equivalente na Box2D. Isto permitirá que ao mover-se o objeto real
colida com objetos virtuais e provoque seu movimento.
