O mapeamento de textura 2D em OpenGL consiste em carregar uma imagem de um arquivo e "colar" esta imagem na superfície do(s) objeto(s). É importante salientar que a largura e a altura desta imagem devem ser potências de 2. A utilização de mapeamento de textura é um procedimento complexo em OpenGL, pois existem muitas variações e diversas funções de manipulação. Nesta aula prática, serão apresentados alguns exemplos e conceitos básicos da sua utilização.

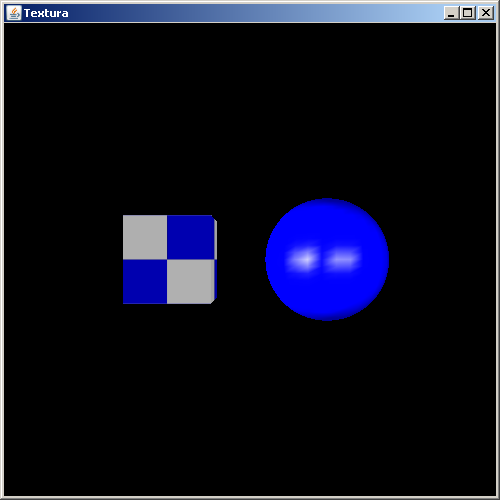

A primeira tarefa, consiste em compilar e executar o programa que exemplifica a utilização de mapeamento de textura. A imagem abaixo deverá ser apresentada.

Observe como foram implementados os métodos loadImage, init e display, nesta ordem. Analisando os comentários do código fonte, observa-se que, de maneira simplificada, os passos para o mapeamento de textura são:
- Ler uma imagem e armazenar num objeto adequado;
- Criar um identificador para a textura;
- Definir a textura em OpenGL;
- Especificar como a textura será aplicada em cada pixel (filtros);
- Habilitar o mapeamento de textura;
- Desenhar os objetos fornecendo uma coordenada de textura para cada coordenada geométrica.

Os parâmetros passados para o método public void glTexImage2D(int target, int level, int internalFormat, int width, int height, int border, int format, int type, Buffer pixels), que faz o envio da textura para OpenGL, são:
-target: GL_TEXTURE_2D;
-level: nível de detalhe da imagem de textura;
-internalFormat:número de valores de cor para cada pixel (RGB=3, RGBA=4);
-width e height: tamanho da imagem de textura (devem ser potências de 2);
-border: deve ser 0;
-format: tipo de valor de cor esperado (GL_ALPHA, GL_COLOR_INDEX, GL_BGR , GL_RGB, GL_RGBA, ...);
-type: indica o formato e tipo de dado (GL_BYTE, GL_SHORT, GL_INT, GL_FLOAT, GL_BITMAP, ...);
-pixels: textura.

OpenGL tem três modos de textura:
-GL_MODULATE: Ajusta valores de cor e iluminação com a imagem de textura (mais usado);
-GL_DECAL: Usa apenas a imagem de textura (cor e iluminação não alteram a aparência da textura)
-GL_BLEND: Usado com um ou dois componentes de textura (imagem de textura é misturada com a cor de textura e com as informações de cor e iluminação). O método para especificação do modo de textura é: public void glTexEnvi(int target, int pname, int param). O primeiro parâmetro, neste caso, deve ser GL_TEXTURE_ENV, o segundo deve ser GL_TEXTURE_ENV_MODE e o terceiro pode ser GL_DECAL,GL_REPLACE, GL_MODULATE,GL_BLEND.

Para verificar como funcionam estes diferentes modos de textura, acrescente a chamada para o método abaixo como último comando do método init. Altere também a cor para magenta(1.0f, 0.0f, 1.0f) na chamada para gl.glColor3f que aparece logo acima de gl.glBegin(GL_QUADS) no método display.
gl.glTexEnvi(GL.GL_TEXTURE_ENV, GL.GL_TEXTURE_ENV_MODE, GL.GL_MODULATE);
Compile e execute a aplicação para verificar o resultado. Experimente trocar o parâmetro GL.GL_MODULATE por GL.GL_DECAL e GL.GL_BLEND e verifique o que acontece.

Filtros de textura são usados para interpolar pixels de textura. Dois tipos são fornecidos em OpenGL:
-GL_TEXTURE_MIN_FILTER para polígonos que são menores que a imagem de textura;
-GL_TEXTURE_MAG_FILTER para polígonos que são maiores que a imagem de textura.
O método usado para especificar estes filtros é glTexParameteri, e o seu último parâmetro corresponde ao filtro. Este último parâmetro pode ser GL.GL_NEAREST, GL.GL_LINEAR, GL.GL_NEAREST_MIPMAP_NEAREST, etc.

Agora altere os filtros GL.GL_LINEAR usados no método init por GL.GL_NEAREST e, utilizando zoom, verifique se há diferença de resolução. Experimente também usar as diferentes imagens fornecidas (ex. imagem1.jpg e imagem2.jpg) para ver o resultado.

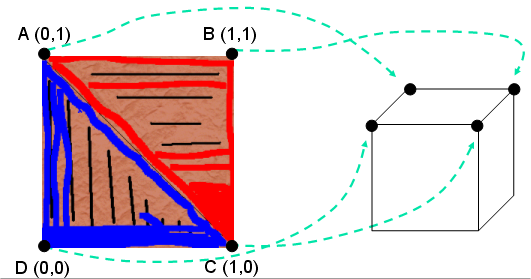

As coordenadas de textura associam um ponto específico na imagem de textura com vértices de um polígono, conforme ilustra a figura abaixo. O método usado para especificar estas coordenadas é:
public void glTexCoord2f(float s, float t)
Os parâmetros s e t indicam as coordenadas para os eixos horizontais e verticais da imagem, respectivamente. Neste caso, por exemplo, t é 0.0 para o pixel mais abaixo na imagem de textura e 1.0 para o pixel mais acima.

Coordenadas de textura normalmente possuem valores entre 0.0 e 1.0. Para valores fora deste intervalo elas são:
-Clamped (GL.GL_CLAMP);
-Repeated (GL.GL_REPEAT).
O método para especificar como serão tratados os valores fora deste intervalo é glTexParameteri, mas, neste caso, o segundo parâmetro deve ser GL.GL_TEXTURE_WRAP_S ou GL.GL_TEXTURE_WRAP_T, e o terceiro parâmetro pode ser GL.GL_CLAMP ou GL.GL_REPEAT.

Para exemplificar como funciona o texture wrapping, acrescente as linhas de código abaixo no final do método init, mas antes da chamada para o método gl.glTexEnvi.
gl.glTexParameteri(GL.GL_TEXTURE_2D, GL.GL_TEXTURE_WRAP_S, GL.GL_CLAMP);
gl.glTexParameteri(GL.GL_TEXTURE_2D, GL.GL_TEXTURE_WRAP_T, GL.GL_CLAMP);
Logo em seguida, altere as coordenadas de textura da face frontal da seguinte maneira:
gl.glTexCoord2f(-1.0f, -1.0f); gl.glVertex3f(-1.0f, -1.0f, 1.0f);
gl.glTexCoord2f(1.0f, -1.0f); gl.glVertex3f( 1.0f, -1.0f, 1.0f);
gl.glTexCoord2f(1.0f, 1.0f); gl.glVertex3f( 1.0f, 1.0f, 1.0f);
gl.glTexCoord2f(-1.0f, 1.0f); gl.glVertex3f(-1.0f, 1.0f, 1.0f);
Após executar o programa, altere o parâmetro GL.GL_CLAMP para GL.GL_REPEAT e execute-o novamente.

Você deve estar se perguntando como seria possível aplicar o mapeamento de textura na esfera se não sabemos as coordenadas dos vértices para associar com as coordenadas de textura? Bom, neste caso é necessário fazer uma geração automática das coordenadas de textura. Para ver um exemplo, siga os passos listados a seguir:

1) Verifique no método init se estão sendo passados os parâmetros exibidos abaixo para cada chamada de método.
gl.glTexParameteri(GL.GL_TEXTURE_2D,GL.GL_TEXTURE_MIN_FILTER,GL.GL_LINEAR);
gl.glTexParameteri(GL.GL_TEXTURE_2D,GL.GL_TEXTURE_MAG_FILTER,GL.GL_LINEAR);

gl.glTexParameteri(GL.GL_TEXTURE_2D, GL.GL_TEXTURE_WRAP_S, GL.GL_REPEAT);
gl.glTexParameteri(GL.GL_TEXTURE_2D, GL.GL_TEXTURE_WRAP_T, GL.GL_REPEAT);

gl.glTexEnvi(GL.GL_TEXTURE_ENV, GL.GL_TEXTURE_ENV_MODE, GL.GL_MODULATE);

2) Acrescente os comandos abaixo antes de desenhar o cubo e logo após o comentário "// Desenha um cubo no qual a textura é aplicada".
gl.glDisable(GL.GL_TEXTURE_GEN_S);
gl.glDisable(GL.GL_TEXTURE_GEN_T);

3) Acrescente os comandos abaixo antes de desenhar a esfera e logo após o comentário "// Desenha uma esfera azul". Cuide para que o método glColor3f seja chamado apenas uma vez com a cor branca.
gl.glEnable(GL.GL_TEXTURE_2D);

float texgen_s[] = {0.5f, 0.0f, 0.0f, 0.5f};
float texgen_t[] = {0.0f, 0.5f, 0.0f, 0.5f};

gl.glTexGeni(GL.GL_S, GL.GL_TEXTURE_GEN_MODE, GL.GL_EYE_LINEAR);
gl.glTexGeni(GL.GL_T, GL.GL_TEXTURE_GEN_MODE, GL.GL_EYE_LINEAR);

gl.glTexGenfv(GL.GL_S, GL.GL_OBJECT_PLANE, texgen_s, 0);
gl.glTexGenfv(GL.GL_T, GL.GL_OBJECT_PLANE, texgen_t, 0);

gl.glEnable(GL.GL_TEXTURE_GEN_S); // Habilita a geração da textura
gl.glEnable(GL.GL_TEXTURE_GEN_T);

gl.glColor3f(1.0f, 1.0f, 1.0f);
Compile e execute a aplicação para ver o resultado.

Para finalizar a aula de hoje, experimente alterar o código desta aplicação para permitir aplicar uma textura diferente para cada objeto. Lembre-se que através da chamada ao método gl.glBindTexture é possível especificar qual é a "textura corrente" e que é necessário gerar um identificador para cada textura.
